1. Kondisi (kembali)
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang AND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 3 dan 4 input,kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
3.VIDEO (kembali)
4.Prinsip Kerja (kembali)
Pada prinsip kerja ini hal yg pertama kita lakukan adalah mengatur tegangan pada VCC ,pada rangkaian ini saya mengatur tegangan sebanyak 5 volt,output dari vcc tersebut mengalir menuju switch,pada switch ini kaki positif akan terhubung pada masing masing kaki pada 3 gerbang and,sedangkan kaki negative nya menuju ke
ground.
Prinsip gerbang AND adalah, hanya akan mengeluarkan output 1 jika semua inputnya bernilai 1. Output dari U1 bernilai 1 karena ketiga input yang diterimanya bernilai 1. Sedangkan output dari U2 dan U3 bernilai 0 karena salah satu dari inputnya bernilai 0. Output dari Gerbang AND ini lalu dihubungkan ke 2 Gerbang NOR (U4 dan U5). Salah satu Gerbang NOR memiliki 3 input (U4) dan yang lain memiliki 4 input (U5).
lalu setelah itu akan ada output yang akan menuju input dari gerbang nor ke gerbang xor,gerbang or ini memiliki konsep Jika semua input dari Gerbang XOR bernilai sama, maka gerbang tersebut akan mengeluarkan output 0. Pada rangkaian, kedua Gerbang XOR (U6 dan U7) memiliki input yang semuanya bernilai 0 (sama), sehingga outputnya bernilai 0. Output dari kedua Gerbang XOR dihubungkan ke input dari Gerbang XNOR (U8).
lalu setelah itu akan ada output yang akan menuju input dari gerbang xor menuju gerbang xnor

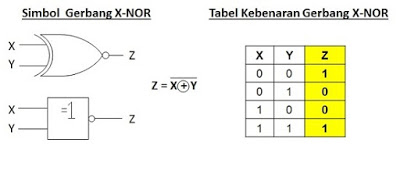

Prinsip dari gerbang XNOR adalah kebalikan dari XOR. Jika input dari Gerbang XNOR bernilai sama, maka outputnya akan bernilai 1. Output dari Gerbang XNOR tadi lalu dihubungkan ke LED, sehingga LED menyala. LED diberi resistor senilai 220 Ohm agar tidak rusak.
5.
Link Download (kembali)
video klik disini
file rangkaian klik disini
