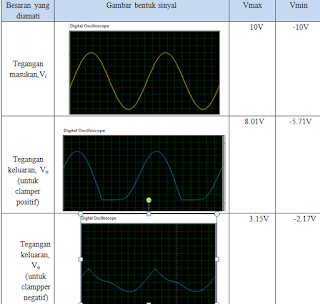

1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
- Altenator
- Dioda
- Ground
- Resistor
- Kapasitor
- Osiloskop
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Percobaan 3A
Clamper positif, prinsip kerja nya ketika gelombang input ½ positif melewati kapasitir 100nF lalu dioda. Di dioda akan terjadi reverse bias (arus masuk dari katoda ke anoda dioda), ketika dioda mengalami reverse bias, resistansi pada dioda max, sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100Kohm, sehingga arus tidak mengalir ke dioda, sehingga arus dikembalikan ke kapasitor akibatnya kapasitor melakukan pengisian
Ketika gelombang ½ negatif, maka dioda mengalami forward bias sehingga resistansi pada dioda kecil, karena resistansi pada dioda kecil maka arus akan mengalir ke dioda, pada kapasitor karena tegangan yang masuk berlawanan dengan kutub kapasitor tersebut, maka tegangan pada kapasitor akan di buang dan akan menuju ke dioda, dioda paralel dengan resistor, maka tegangan sama, yaitu tegangan yang berasal dari Vin dan tegangan dari keluaran kapasitor, hal ini menyebabkan gelombang bergerak ke arah positif
Percobaan 3B
Clamper negatif, prinsip kerjanya ketika gelombang input ½ negatif yang akan melewati percabangan dioda dan resistor l, pada dioda terjadi reverse bias (karena arus masuk dari katoda menuju anoda), dan resisntasi pada dioda max, arus tidak dapat melalui dioda dan akan di kembalikan ke kapasitor, dan terjadi pengisian di kapasitor,
Ketika gelombang input ½positif yg akan melewati kapasitor 100nF (kapasitor menyimpan tegangan sebesar tegangan sumber, arus menuju ke percabangan dioda dan resistor l, pada dioda akan mengalami forward bias (anoda ke katoda) sehingga resistansi pada dioda kecil, dan arus mengalir ke dioda dan ke resistor, sehingga tegangan pada resistor berasal dari tegangan sumber dan juga berasal dari penyimpanan kapasitor. Hal ini menyebabkan gelombang bergerak ke arah negatif
Percobaan 3C
Pada saat setengah arus bertegangan positive mengalir dan akan masuk ke kapasitor lalu terjadi percabangan arus masuk ke diode D1 dan R1. Karena pada diode D1 terjadi reverse bias maka arus akan mengisi ke kapasitor C1.Karena ada battery 3V maka arus akan mengalir menuju diode yang mana terjadi forward bias sehingga arus dapat mengalir dan arus juga masuk ke R1. Pada saat setengah tegangan negative maka arus mengalir maka akan masuk ke anoda dari diode sehingga terjadi kondisi forward bias dan tegangan pada kapasitor juga akan masuk dan juga masuk ke R1sehingga menghasilkan gelombang output kearah positive.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1. Jelaskan prinsip kerja rangkaian clampe positif, negatif, dan Panjar
Jawab:
Percobaan clamper positif
Clamper positif, prinsip kerja nya ketika gelombang input ½ positif melewati kapasitir 100nF lalu dioda. Di dioda akan terjadi reverse bias (arus masuk dari katoda ke anoda dioda), ketika dioda mengalami reverse bias, resistansi pada dioda max, sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100Kohm, sehingga arus tidak mengalir ke dioda, sehingga arus dikembalikan ke kapasitor akibatnya kapasitor melakukan pengisian
Ketika gelombang ½ negatif, maka dioda mengalami forward bias sehingga resistansi pada dioda kecil, karena resistansi pada dioda kecil maka arus akan mengalir ke dioda, pada kapasitor karena tegangan yang masuk berlawanan dengan kutub kapasitor tersebut, maka tegangan pada kapasitor akan di buang dan akan menuju ke dioda, dioda paralel dengan resistor, maka tegangan sama, yaitu tegangan yang berasal dari Vin dan tegangan dari keluaran kapasitor, hal ini menyebabkan gelombang bergerak ke arah positif
Percobaan clamper negative
Clamper negatif, prinsip kerjanya ketika gelombang input ½ negatif yang akan melewati percabangan dioda dan resistor l, pada dioda terjadi reverse bias (karena arus masuk dari katoda menuju anoda), dan resisntasi pada dioda max, arus tidak dapat melalui dioda dan akan di kembalikan ke kapasitor, dan terjadi pengisian di kapasitor,
Ketika gelombang input ½positif yg akan melewati kapasitor 100nF (kapasitor menyimpan tegangan sebesar tegangan sumber, arus menuju ke percabangan dioda dan resistor l, pada dioda akan mengalami forward bias (anoda ke katoda) sehingga resistansi pada dioda kecil, dan arus mengalir ke dioda dan ke resistor, sehingga tegangan pada resistor berasal dari tegangan sumber dan juga berasal dari penyimpanan kapasitor. Hal ini menyebabkan gelombang bergerak ke arah negatif
Percobaan Clamper berpanjae
Pada saat setengah arus bertegangan positive mengalir dan akan masuk ke kapasitor lalu terjadi percabangan arus masuk ke diode D1 dan R1. Karena pada diode D1 terjadi reverse bias maka arus akan mengisi ke kapasitor C1.Karena ada battery 3V maka arus akan mengalir menuju diode yang mana terjadi forward bias sehingga arus dapat mengalir dan arus juga masuk ke R1. Pada saat setengah tegangan negative maka arus mengalir maka akan masuk ke anoda dari diode sehingga terjadi kondisi forward bias dan tegangan pada kapasitor juga akan masuk dan juga masuk ke R1sehingga menghasilkan gelombang output kearah positive.
2. Jelaskan pengisian dan pengosongan kapasitor sertakan diagram pengisian dan pengosongannya
jawab :
Kapasitor adalah komponen elektronika yang dapat digunakan untuk menyimpan muatan listrik dalam waktu tertentu. Kapasitor umumnya terbuat dari 2 buah lempeng konduktor yang ditengah-tengahnya disisipkan lempengan isolator yang disebut dielektrikum. Apabila sebuah kapasitor dihubungkan dengan sumber arus searah maka dalam beberapa saat akan ada arus listrik yang mengalir masuk ke dalam kapasitor, kondisi ini disebut proses pengisian kapasitor, apabila muatan listrik di dalam kapasitor sudah penuh, maka aliran arus listrik akan berhenti
a) Pengisian sebuah kapasitor diisi energi melalui sebuah hambatan yang cukup besar, maka tegangan kapasitor akan naik. Kenaikan tegangan semakin lama semakin lambat karena muatan yang sudah berada di dalam kapasitor akan melawan pertambahan muatan itu. Perlawanan ini semakin lama semakin kuat sesuai dengan bertambah besarnya jumlah muatan dalam kapasitor.
b) Pada proses pengosongan juga timbul induktansi diri dalam rangkaian sehingga potensial pun turun secara osolasi teredam. Saat beda potensial mencapai nol, arus mencapai maksimum sehingga kapasitor terisi penuh dalam arah yang berlawanan. Proses ini berulang beberapa kali sehingga menghasilkan osilasi eredam yang dapat digamarkan dalam bentuk grafik
3. Jelaskan pengaruh kapasitor terhadap rangkaian clamper
Jawab: Kapasitor pada rangkaian ini berperan dalam meningkatkan atau menaikkan tegangan dari sumber. Kerjanya pada saat setengah gelombang pertama kapasitor akan mengisi tegangan sehingga tersimpan tegangan pada kapasitor. kemudian saat setengan gelombang berikutnya, kapasitor akan melepaskan tegangannya sehingga akan menambah tegangan output dari rangkaian ini. Tegangan output merupakan tegangan yang berasal dari tegangan input + tegangan pada kapasitor.
